Esquemas LibreServo v2

Tenía pendiente desde hace meses subir los esquemas a la web. Los esquemas son exactamente los mismos con los que fabriqué las PCB de LibreServo v2 pero con los textos corregidos en posición para que se vean mejor.

En entradas anteriores como puedes leer en el artículo de la primera placa de test de LibreServo y en las conclusiones de la segunda placa de test de LibreServo, los cambios de LibreServo fueron masivos en todos y cada uno de los aspectos. Prácticamente todos los componentes fueron revisados y se pasó a un diseño de dos PCB de cuatro capas.

El resultado es el que se ve a continuación, además, he subido los ficheros de diseño a el Github de LibreServo en la carpeta PCB.


Esquema LibreServo v2

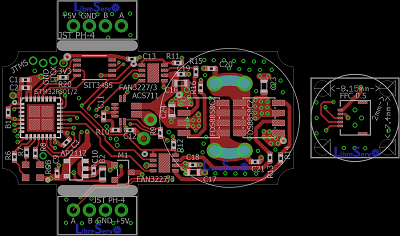

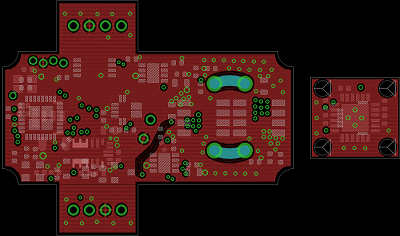

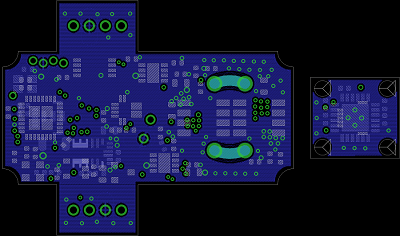

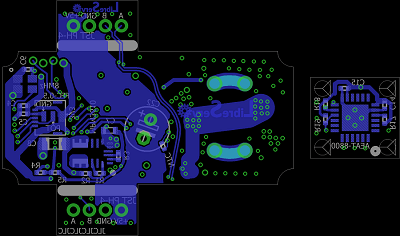

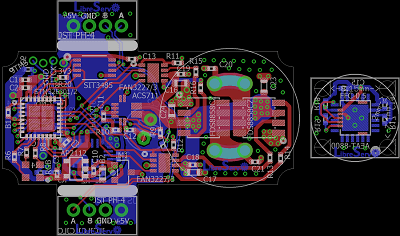

Galería del PCB de LibreServo v2
