Nueva PCB para testear LibreServo

Ha pasado mucho tiempo desde mi última actualización, una pandemia de por medio y muchos cambios. Sea como fuere, LibreServo sigue avanzando, poco a poco, pero sigue 💪.

Durante las versiones anteriores de Libreservo me he encontrado continuamente con diferentes problemas en el diseño y sin saber exactamente cómo se iban a comportar diferentes componentes de LibreServo, además, intentar luego debuguear la placa siendo tan compacta y sin espacio extra para poder sacar ni un cable para poder ver las señales complicaba siempre todo demasiado.

Es por ello que he creado una placa específica para probar todos los componentes que llevará LibreServo y es lo que debería de haber hecho desde el primer minuto. En la placa quiero probar:

  • Sensor de corriente ZXCT1010 con Diodo Zener para evitar posible sobre-tensión.
  • Uso de mosfet para proteger LibreServo ante un cambio de polaridad en la alimentación, por ejemplo que se conecte la batería al revés.
  • Nuevo step-down ultra compacto mpm3610.
  • Diferentes filtros a base de ferrite beads, núcleos de ferrita smd, para limpiar la salida del step-down.
  • Nuevo regulador lineal ap2112.
  • Nuevo sensor de temperatura NTC.
  • Nuevo Led RGB más compacto que en versiones anteriores.
  • Nuevo chip RS-485 y comparar contra RS-232 en situaciones de ruido eléctrico.
  • Nuevo sensor AEAT-8800, encóder magnético.
  • El puente en H completo.
  • Probar la viabilidad de fabricar vías en pads.
  • Probar la fabricación de utilizando mouse bites, realizar pequeños agujeros alineados, para poder tener varios diseños en una misma placa y separarlos fácilmente.
  • Pruebas de tamaño de texto.
  • Un largo etcétera...

La placa la mandé fabricar en jlcpcb y desde que la mandé a fabricar hasta que me llegó a casa (siempre con el envío más barato de correos), ¡tardó sólo semana y media! Todo un record, así que mientras escribo estas líneas, ya tengo la placa en mi poder y estoy haciendo las primeras pruebas. A continuación, tenéis un pequeño vistazo:

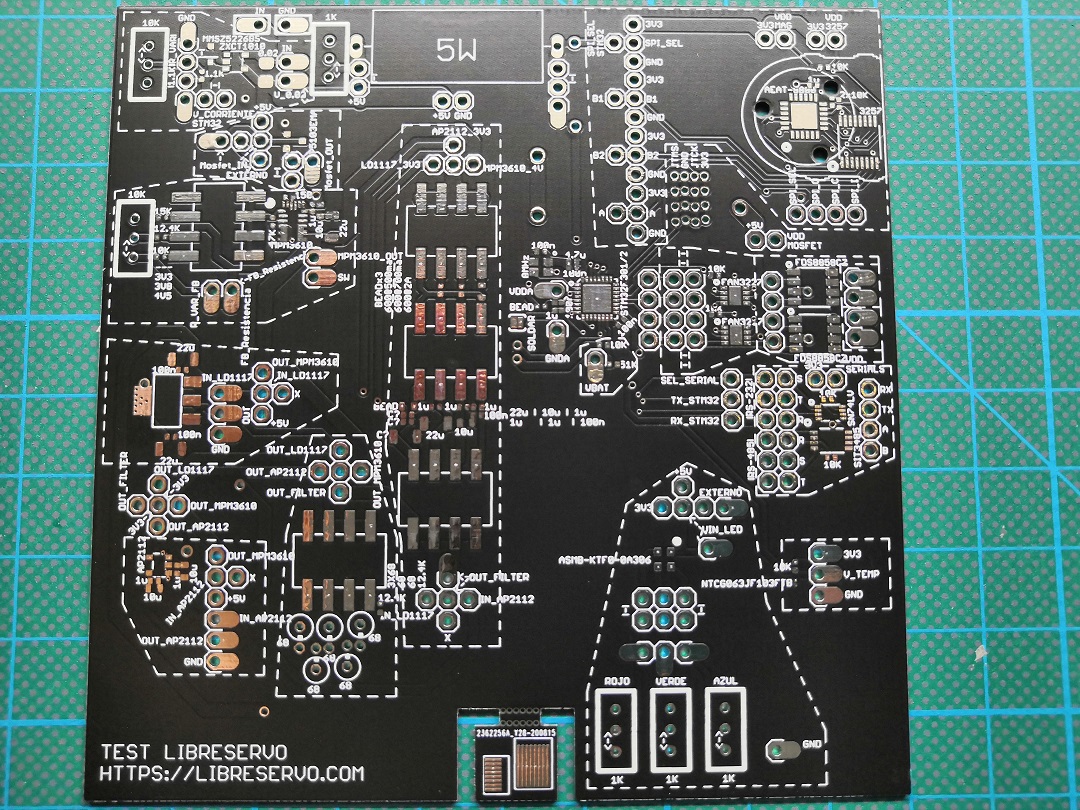

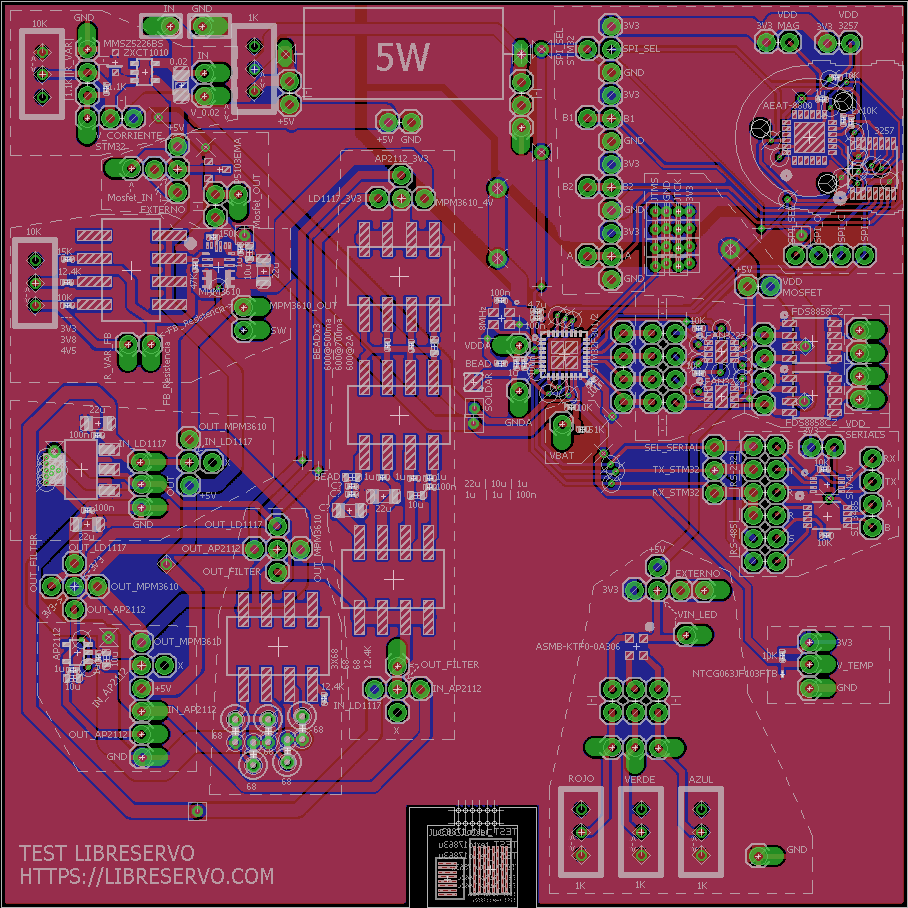

Placa para tests de LibreServo

Como se ve, no son pocos los cambios ni los nuevos componentes que quiero probar. Iré realizando pequeñas entradas con los test que vaya haciendo en los próximos días.

Esta es una placa de test, pero si alguien quisiera los esquemas, que me lo indique en los comentarios y los subo 🙂.
